Cấu Tạo Máy Biến Áp Lọc Bụi Tĩnh Điện Chi Tiết

Bài viết này không chỉ giải mã chi tiết từng bộ phận mà còn hé lộ những bí mật giúp tối ưu hóa hiệu suất và độ tin cậy, mang đến thông tin giá trị mà bạn đang tìm kiếm. Hãy cùng khám phá nhé! Nội Dung Bài Viết

1. Lọc Bụi Tĩnh Điện (ESP) và Vai Trò Không Thể Thay Thế Của Máy Biến Áp

Trước khi đi sâu vào cấu tạo máy biến áp lọc bụi tĩnh điện, hãy cùng điểm qua vai trò của nó. Hệ thống lọc bụi tĩnh điện (Electrostatic Precipitator – ESP) là giải pháp hiệu quả để loại bỏ các hạt bụi mịn khỏi dòng khí thải công nghiệp, góp phần bảo vệ môi trường và thu hồi sản phẩm. Để làm được điều này, ESP cần một nguồn điện áp một chiều (DC) cực cao (thường từ 20kV đến 100kV hoặc hơn) để tạo ra điện trường mạnh, ion hóa các hạt bụi và hút chúng vào các bản cực thu. Và đây chính là lúc máy biến áp lọc bụi tĩnh điện (thường đi kèm bộ chỉnh lưu, gọi là TR Set – Transformer-Rectifier Set) tỏa sáng. Nó chính là “trái tim”, là nguồn sống cung cấp mức điện áp cao và ổn định, quyết định trực tiếp đến hiệu quả hoạt động của toàn bộ Cấu tạo hệ thống lọc bụi tĩnh điện.

2. Giải Mã Chi Tiết Cấu Tạo Máy Biến Áp Lọc Bụi Tĩnh Điện (TR Set)

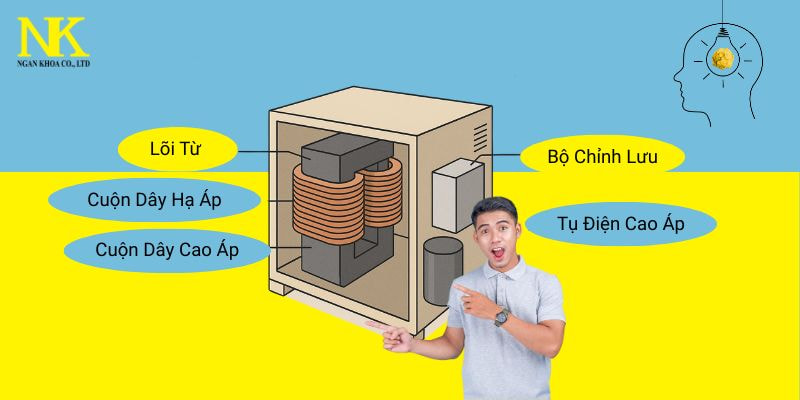

Một máy biến áp-chỉnh lưu (TR Set) điển hình cho ESP bao gồm các thành phần chính sau:

2.1. Máy Biến Áp (Transformer):

• Lõi Thép (Core): Thường làm bằng các lá thép kỹ thuật điện (silicon steel) ghép lại, có tác dụng dẫn từ thông. Chất lượng lõi thép ảnh hưởng lớn đến tổn hao và hiệu suất của máy.
• Cuộn Dây Sơ Cấp (Primary Winding): Nhận nguồn điện xoay chiều (AC) điện áp thấp (thường là 380V/400V/690V) từ lưới điện. Số vòng dây ít hơn cuộn thứ cấp.
• Cuộn Dây Thứ Cấp (Secondary Winding): Tạo ra điện áp xoay chiều cao áp (hàng chục kV). Số vòng dây rất lớn, yêu cầu cách điện cực kỳ tốt giữa các vòng dây và giữa cuộn dây với lõi thép/vỏ máy. Đây là phần quan trọng nhất quyết định khả năng cung cấp điện áp cao của cấu tạo máy biến áp lọc bụi tĩnh điện.
• Vỏ Máy (Tank): Thùng chứa toàn bộ lõi thép, cuộn dây và dầu cách điện. Thường có cánh tản nhiệt để làm mát.
• Dầu Cách Điện và Làm Mát (Insulating Oil): Thường là dầu khoáng chuyên dụng, vừa có tác dụng cách điện giữa các bộ phận mang điện áp cao, vừa tản nhiệt sinh ra trong quá trình hoạt động.

2.2. Bộ Chỉnh Lưu (Rectifier):

Thường sử dụng cầu chỉnh lưu Diode Silicon công suất lớn, chịu được điện áp ngược cao. Nhiệm vụ của nó là biến đổi điện áp xoay chiều cao áp từ cuộn thứ cấp thành điện áp một chiều cao áp cung cấp cho các Thiết bị điện cực trong lọc bụi tĩnh điện. Cấu tạo bộ biến thế chỉnh lưu trong lọc bụi tĩnh điện là một phần không thể tách rời của TR Set.

2.3. Các Bộ Phận Phụ Trợ Khác:

Sứ xuyên (Bushings) để đưa đầu dây cao áp ra ngoài, bộ bảo vệ (rơ le dầu, nhiệt độ), bộ điều khiển टैप (nếu có), hệ thống làm mát phụ (quạt, bơm dầu nếu cần).

3. Nguyên Lý Hoạt Động Không Thể Bỏ Qua

Hiểu rõ cấu tạo máy biến áp lọc bụi tĩnh điện giúp ta dễ dàng hình dung nguyên lý hoạt động:

1. Nâng Áp: Dòng điện AC điện áp thấp đi vào cuộn sơ cấp. Nhờ hiện tượng cảm ứng điện từ, một điện áp AC cao hơn nhiều lần được tạo ra ở hai đầu cuộn thứ cấp (tỷ lệ với tỷ số vòng dây).
2. Chỉnh Lưu: Điện áp AC cao áp này được đưa vào bộ chỉnh lưu. Bộ chỉnh lưu sẽ “nắn” dòng điện xoay chiều thành dòng điện một chiều (DC) có giá trị điện áp đỉnh tương đương.
3. Cung Cấp Cho Điện Cực: Điện áp DC siêu cao này được cấp cho hệ thống điện cực của ESP (Thiết bị điện cực trong lọc bụi tĩnh điện). Điện cực phóng (thường là các dây gai, dây thép) sẽ tạo ra vùng ion hóa mạnh (hiệu ứng corona), các hạt bụi đi qua sẽ bị tích điện âm. Sau đó, dưới tác dụng của điện trường mạnh giữa điện cực phóng và điện cực thu (các tấm bản cực nối đất), các hạt bụi tích điện âm sẽ bị hút về phía điện cực thu và bám vào đó.

4. Vai Trò và Ứng Dụng Thực Tiễn

Cấu tạo máy biến áp lọc bụi tĩnh điện được thiết kế đặc biệt để đáp ứng yêu cầu khắt khe của ESP:

• Điện áp siêu cao: Cung cấp mức kV cần thiết cho quá trình ion hóa hiệu quả.
• Độ tin cậy cao: ESP thường hoạt động liên tục 24/7 trong môi trường công nghiệp khắc nghiệt, đòi hỏi máy biến áp phải bền bỉ, ít sự cố.
• Khả năng chịu đựng ngắn mạch và quá áp: Do hiện tượng phóng điện (flashover) bên trong ESP có thể xảy ra.

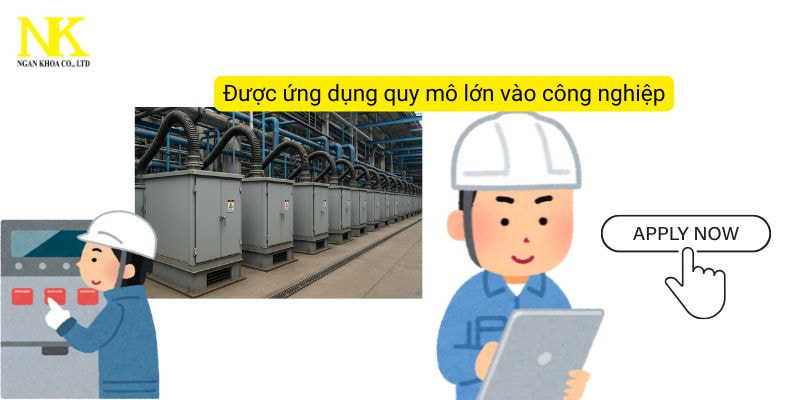

Nhờ những đặc tính này, máy biến áp ESP được ứng dụng rộng rãi trong các ngành:

• Nhà máy nhiệt điện (xử lý tro bay)
• Nhà máy xi măng (lọc bụi lò nung, máy nghiền)
• Nhà máy thép (lọc bụi lò hồ quang, lò chuyển)
• Nhà máy hóa chất, giấy, chế biến gỗ…
• Các hệ thống xử lý khói, khí thải công nghiệp nói chung.

5. Yếu Tố Ảnh Hưởng Đến Hiệu Suất và Độ Tin Cậy

Để đảm bảo cấu tạo máy biến áp lọc bụi tĩnh điện hoạt động tối ưu, cần chú ý các yếu tố:

• Chất lượng thiết kế và vật liệu: Lõi thép tốt, dây quấn chất lượng cao, cách điện đảm bảo.
• Hệ thống làm mát: Dầu phải sạch, đủ mức, hệ thống tản nhiệt hoạt động tốt.
• Bảo trì định kỳ: Kiểm tra mức dầu, nhiệt độ, vệ sinh sứ xuyên, kiểm tra các kết nối điện.
• Hệ thống điều khiển: Hệ thống điều khiển PLC cho lọc bụi tĩnh điện hiện đại có thể tự động điều chỉnh điện áp, dòng điện của TR Set để tối ưu hiệu quả lọc bụi theo điều kiện vận hành thực tế, đồng thời giám sát và cảnh báo sớm các sự cố tiềm ẩn.

6. Lời Khuyên Từ Chuyên Gia

PGS.TS Đinh Văn Thắng

“Lời khuyên chuyên gia: Chọn TR Set phù hợp ESP là cốt lõi cho hiệu suất ổn định, giảm sự cố. Kiểm tra dầu cách điện và thông số định kỳ là chìa khóa độ tin cậy.”

7. Cách Tối ưu và Bảo trì

Hiểu rõ cấu tạo máy biến áp lọc bụi tĩnh điện là bước đầu tiên. Để tối ưu hoạt động và kéo dài tuổi thọ, hãy tập trung vào:

• Lựa chọn đúng: Tham khảo ý kiến chuyên gia để chọn TR Set có thông số phù hợp với hệ thống ESP của bạn (điện áp, dòng điện, trở kháng…).
• Lắp đặt chuẩn: Đảm bảo nền móng vững chắc, kết nối điện đúng kỹ thuật, hệ thống tiếp địa tốt.
• Vận hành đúng cách: Tránh vận hành quá tải liên tục, theo dõi sát các thông số qua Hệ thống điều khiển PLC cho lọc bụi tĩnh điện.

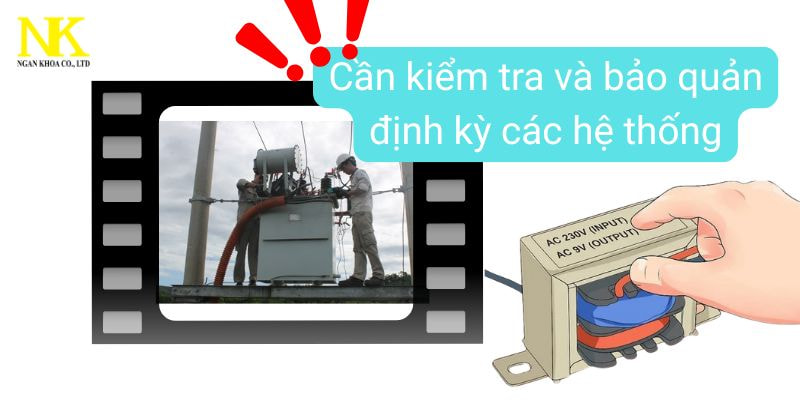

• Bảo trì dự phòng: Lập kế hoạch kiểm tra định kỳ (dầu, nhiệt độ, tiếng ồn, vệ sinh…) và thay thế vật tư tiêu hao (dầu, gioăng…) theo khuyến cáo nhà sản xuất. Phân tích mẫu dầu định kỳ có thể phát hiện sớm các vấn đề bên trong.

Tóm lại, máy biến áp lọc bụi tĩnh điện thực sự là một cấu phần phức tạp nhưng vô cùng quan trọng. Việc nắm vững cấu tạo máy biến áp lọc bụi tĩnh điện, nguyên lý hoạt động và các yếu tố ảnh hưởng sẽ giúp các kỹ sư, chuyên viên vận hành tối ưu hóa hiệu suất hệ thống, đảm bảo tuân thủ các quy định môi trường và giảm thiểu chi phí vận hành, bảo trì. Một hệ thống ESP hoạt động hiệu quả không chỉ bảo vệ môi trường mà còn thể hiện trách nhiệm và sự chuyên nghiệp của doanh nghiệp. Bạn cần tư vấn sâu hơn về lựa chọn, lắp đặt hay bảo trì máy biến áp cho hệ thống lọc bụi tĩnh điện của mình? Đừng ngần ngại! Hãy liên hệ ngay với đội ngũ chuyên gia giàu kinh nghiệm tại Ngân Khoa để nhận được giải pháp tối ưu và hỗ trợ kỹ thuật chuyên nghiệp nhất!

Câu Hỏi Thường Gặp (FAQ):

Sự khác biệt chính giữa máy biến áp thường và máy biến áp ESP là gì?

• Máy biến áp ESP được thiết kế để cung cấp điện áp DC siêu cao (thông qua bộ TR Set), có khả năng chịu đựng điều kiện làm việc khắc nghiệt, các sự cố phóng điện bên trong ESP và thường tích hợp các mạch điều khiển, bảo vệ phức tạp hơn. Cấu tạo máy biến áp lọc bụi tĩnh điện tối ưu cho mục đích này.

Những hư hỏng thường gặp nhất ở máy biến áp ESP là gì?

• Các sự cố thường liên quan đến hệ thống cách điện (dầu suy giảm chất lượng, phóng điện nội bộ cuộn dây, hỏng sứ xuyên), hỏng bộ chỉnh lưu (diode), hoặc các vấn đề về hệ thống làm mát.

Bao lâu thì nên bảo trì máy biến áp lọc bụi tĩnh điện?

• Tần suất phụ thuộc vào khuyến cáo của nhà sản xuất và điều kiện vận hành. Tuy nhiên, việc kiểm tra trực quan hàng ngày/tuần (nhiệt độ, mức dầu, tiếng ồn) và kiểm tra, phân tích dầu định kỳ (ví dụ: 6 tháng/1 năm) là rất quan trọng.
