Sơ Đồ Nguyên Lý Lọc Bụi Tĩnh Điện: Đọc Hiểu Bản Vẽ Quyền Năng Thanh Lọc Khí Thải

Đây không chỉ là một bản vẽ kỹ thuật khô khan. Sơ đồ nguyên lý lọc bụi tĩnh điện là chìa khóa trực quan giúp chúng ta “nhìn thấu” cấu trúc bên trong, hiểu rõ từng bước vận hành phức tạp của hệ thống xử lý khí thải hàng đầu này. Bài viết này sẽ cùng bạn đi sâu vào việc đọc hiểu và phân tích sơ đồ nguyên lý lọc bụi tĩnh điện, giải mã từng ký hiệu, từng đường nét để nắm bắt trọn vẹn bí mật đằng sau khả năng lọc bụi siêu việt của công nghệ ESP.

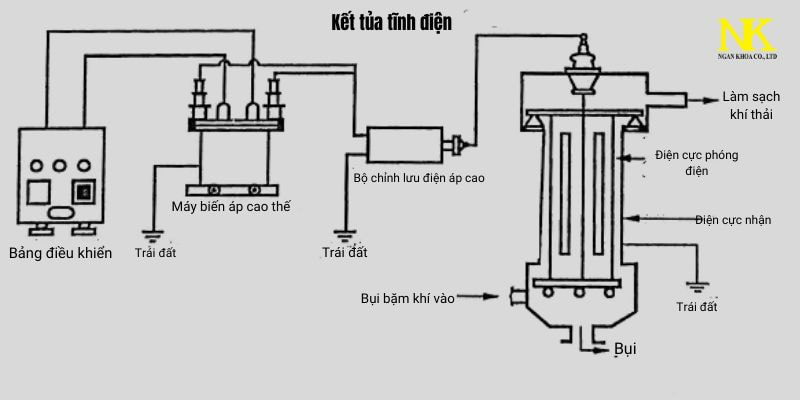

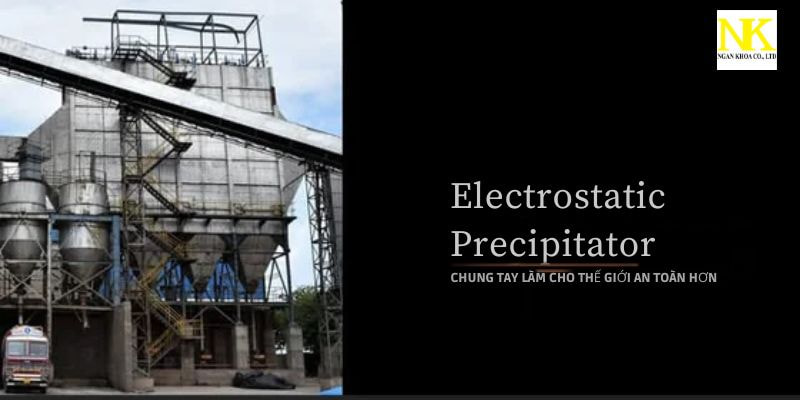

Sơ Đồ Nguyên Lý Lọc Bụi Tĩnh Điện: Các Thành Phần Cốt Lõi

Khi nhìn vào một sơ đồ nguyên lý lọc bụi tĩnh điện điển hình, bạn sẽ thấy nó như một bức tranh tổng thể, phác họa cấu trúc và luồng hoạt động của hệ thống. Để đọc hiểu nó, trước tiên chúng ta cần nhận diện các thành phần chính thường được biểu diễn:

1. Cửa Vào Khí Bẩn (Inlet Duct): Thường được vẽ ở một đầu của sơ đồ, là nơi luồng khí thải chứa bụi bắt đầu hành trình đi vào hệ thống. Sơ đồ tốt sẽ thể hiện cả các tấm hướng dòng hoặc lưới phân phối khí tại đây, nhằm đảm bảo khí được trải đều.
2. Vỏ Thiết Bị (Casing): Đường bao bên ngoài trên sơ đồ, thể hiện khung chứa vật lý của toàn bộ hệ thống ESP.
3. Các Dãy Điện Cực: Đây là “trái tim” của sơ đồ.
   • Điện Cực Phóng (Discharge/Corona Electrodes): Được ký hiệu là các đường dây mảnh hoặc thanh có gai, thường treo dọc hoặc ngang giữa các tấm thu. Đây là nơi tạo ra ion để tích điện cho bụi. Sơ đồ nguyên lý lọc bụi tĩnh điện sẽ chỉ rõ vị trí và cách bố trí của chúng.
   • Điện Cực Thu (Collecting Electrodes): Thường được biểu diễn bằng các tấm phẳng lớn, song song với nhau và vuông góc với hướng dòng khí. Bụi sẽ bám vào đây. Sơ đồ nguyên lý lọc bụi tĩnh điện cho thấy rõ số lượng và khoảng cách giữa các tấm thu này.
4. Hệ Thống Gõ Búa (Rapping System): Được ký hiệu bằng các biểu tượng cơ cấu búa hoặc bộ rung gắn liền với các dãy điện cực (cả phóng và thu). Chức năng của nó là làm rơi lớp bụi đã bám dính. Vị trí và loại cơ cấu gõ thường được thể hiện rõ trên sơ đồ nguyên lý lọc bụi tĩnh điện chi tiết.
5. Phễu Chứa Bụi (Hoppers): Nằm ở đáy của vỏ thiết bị, ngay dưới các dãy điện cực. Sơ đồ thể hiện chúng như các hình phễu, nơi bụi rơi xuống sau khi bị gõ ra khỏi điện cực.
6. Hệ Thống Cấp Nguồn Cao Áp (T/R Set – Transformer-Rectifier Set): Thường được vẽ như một khối riêng biệt bên ngoài vỏ ESP, nối dây đến các điện cực phóng. Sơ đồ nguyên lý lọc bụi tĩnh điện có thể không đi sâu vào chi tiết T/R set, nhưng sẽ chỉ rõ điểm cấp nguồn.
7. Cửa Ra Khí Sạch (Outlet Duct): Nằm ở đầu đối diện cửa vào, là nơi luồng khí đã được làm sạch thoát ra khỏi hệ thống ESP.

Việc nhận diện chính xác các thành phần này trên sơ đồ nguyên lý lọc bụi tĩnh điện là bước đầu tiên để hiểu cách chúng phối hợp hoạt động.

Đọc Hiểu Hành Trình Của Bụi Qua Sơ Đồ Nguyên Lý Lọc Bụi Tĩnh Điện

• Giai đoạn 1: Phân Phối Dòng Khí: Nhìn vào cửa vào trên sơ đồ, bạn thấy luồng khí (thường được biểu thị bằng mũi tên) đi vào. Các tấm hướng dòng (nếu có) được thể hiện trên sơ đồ nguyên lý lọc bụi tĩnh điện giúp khí phân bố đều, tránh việc khí chỉ tập trung chảy ở một khu vực.
• Giai đoạn 2: Ion Hóa Tại Điện Cực Phóng: Khi dòng khí đi qua vùng có các điện cực phóng (các đường mảnh/gai trên sơ đồ), nơi được cấp điện áp âm cao, sơ đồ nguyên lý lọc bụi tĩnh điện ngụ ý rằng tại đây xảy ra quá trình ion hóa. Các hạt bụi trong dòng khí sẽ nhận điện tích âm. Đây là bước quan trọng mà sơ đồ giúp hình dung vị trí xảy ra.
• Giai đoạn 3: Di Chuyển và Thu Giữ Tại Điện Cực Thu: Tiếp tục theo dòng khí trên sơ đồ, các hạt bụi mang điện âm tiến đến các tấm điện cực thu lớn song song. Sơ đồ nguyên lý lọc bụi tĩnh điện minh họa rõ lực hút tĩnh điện (dù không vẽ trực tiếp lực) khiến bụi bị kéo về và bám vào các tấm này. Khoảng cách và diện tích các tấm thu thể hiện trên sơ đồ quyết định khả năng thu giữ bụi.
• Giai đoạn 4: Làm Sạch Bụi Bằng Hệ Thống Gõ Búa: Sơ đồ nguyên lý lọc bụi tĩnh điện thể hiện vị trí các bộ gõ búa. Khi chúng hoạt động (theo chu kỳ được lập trình), lớp bụi trên điện cực thu (và cả điện cực phóng) sẽ rung động và rơi xuống.
• Giai đoạn 5: Tập Kết Bụi Tại Phễu: Bụi rơi từ điện cực sẽ đi xuống các phễu chứa được vẽ ở đáy sơ đồ nguyên lý lọc bụi tĩnh điện. Từ đây, bụi sẽ được hệ thống tháo liệu đưa ra ngoài (phần này có thể không được vẽ chi tiết trên sơ đồ nguyên lý ESP chính).
• Giai đoạn 6: Khí Sạch Thoát Ra: Luồng khí, sau khi đã “trút bỏ” phần lớn bụi tại các tấm thu, tiếp tục đi đến cửa ra thể hiện trên sơ đồ nguyên lý lọc bụi tĩnh điện và thoát ra ngoài.

Theo trình tự các thành phần và luồng khí trên sơ đồ nguyên lý lọc bụi tĩnh điện, chúng ta có thể hình dung toàn bộ quá trình lọc bụi phức tạp một cách trực quan.

Phân Tích Các Yếu Tố Ảnh Hưởng Hiệu Suất Qua Sơ Đồ

Một sơ đồ nguyên lý lọc bụi tĩnh điện được vẽ tốt còn cung cấp thông tin gián tiếp về các yếu tố quyết định hiệu suất:

• Quy Mô Hệ Thống: Chiều dài và chiều cao của các dãy điện cực thể hiện trên sơ đồ cho thấy quy mô tổng thể, liên quan trực tiếp đến diện tích thu bụi hiệu dụng (SCA) và thời gian lưu khí – các yếu tố then chốt cho hiệu suất. Một sơ đồ nguyên lý lọc bụi tĩnh điện cho hệ thống hiệu suất cao thường có nhiều trường điện (nhiều dãy điện cực nối tiếp).
• Cấu Hình Điện Cực: Hình dạng và khoảng cách giữa các điện cực phóng và thu được thể hiện trên sơ đồ ảnh hưởng đến cường độ và sự đồng đều của điện trường.
• Phân Vùng Điện: Các sơ đồ nguyên lý lọc bụi tĩnh điện phức tạp có thể cho thấy hệ thống được chia thành nhiều vùng điện (electrical fields) độc lập, mỗi vùng có bộ cấp nguồn T/R riêng. Điều này cho phép tối ưu hóa điện áp cho từng giai đoạn lọc bụi.
• Hệ Thống Phân Phối Khí: Sự hiện diện và thiết kế của các tấm chắn, lưới phân phối khí ở cửa vào trên sơ đồ cho thấy mức độ chú trọng đến việc tối ưu hóa dòng chảy.

Tại Sao Hiểu Rõ Sơ Đồ Nguyên Lý Lọc Bụi Tĩnh Điện Lại Quan Trọng?

Việc nắm vững cách đọc sơ đồ nguyên lý lọc bụi tĩnh điện mang lại nhiều lợi ích thiết thực:

• Đối với Kỹ sư Thiết kế: Là nền tảng để tính toán, lựa chọn cấu hình tối ưu, đảm bảo hệ thống đáp ứng yêu cầu về hiệu suất và an toàn.
• Đối với Kỹ sư Lắp đặt & Vận hành: Giúp hiểu rõ cấu trúc, vị trí các bộ phận để lắp đặt chính xác, theo dõi thông số vận hành (điện áp, dòng điện từng vùng tương ứng trên sơ đồ), và nhận biết các dấu hiệu bất thường.
• Đối với Nhân viên Bảo trì: Là công cụ không thể thiếu để xác định vị trí cần kiểm tra, sửa chữa (ví dụ: điện cực bị cong vênh, sứ cách điện bị bẩn, bộ gõ búa bị kẹt…). Việc đối chiếu tình trạng thực tế với sơ đồ nguyên lý lọc bụi tĩnh điện giúp chẩn đoán sự cố nhanh chóng và chính xác.
• Đối với Nhà quản lý: Hiểu được nguyên lý cơ bản qua sơ đồ giúp đưa ra quyết định đầu tư, nâng cấp hoặc cải tạo hệ thống một cách hợp lý.

Lời khuyên của chuyên gia

Theo các chuyên gia trong lĩnh vực môi trường, việc sử dụng sơ đồ nguyên lý lọc bụi tĩnh điện không chỉ giúp cải thiện chất lượng không khí mà còn giảm thiểu chi phí bảo trì thiết bị. Họ khuyến nghị các doanh nghiệp nên đầu tư vào công nghệ này để đảm bảo môi trường làm việc an toàn và hiệu quả.

TS. Trịnh Quốc Thắng

Hãy biến sơ đồ nguyên lý lọc bụi tĩnh điện từ một tờ giấy kỹ thuật thành công cụ làm việc sống động. Sử dụng nó để đào tạo, để lập kế hoạch, để chẩn đoán. Làm chủ được sơ đồ chính là bước đầu tiên để làm chủ hệ thống ESP của bạn

Nâng Tầm Hiểu Biết Qua Sơ Đồ Nguyên Lý Lọc Bụi Tĩnh Điện

Sơ đồ nguyên lý lọc bụi tĩnh điện không chỉ là một bản vẽ kỹ thuật đơn thuần; nó là ngôn ngữ trực quan, là cầu nối giữa lý thuyết phức tạp và thực tế vận hành của một trong những công nghệ xử lý khí thải hiệu quả nhất. Bằng cách học cách đọc và phân tích sơ đồ này, chúng ta có thể nắm bắt sâu sắc hơn cấu tạo, nguyên lý hoạt động và các yếu tố then chốt quyết định hiệu suất của hệ thống ESP.

Việc đầu tư thời gian để hiểu rõ sơ đồ nguyên lý lọc bụi tĩnh điện chính là đầu tư vào khả năng làm chủ công nghệ, tối ưu hóa vận hành, đảm bảo an toàn và góp phần quan trọng vào nỗ lực bảo vệ môi trường không khí. Nó là công cụ nền tảng cho bất kỳ ai làm việc liên quan đến thiết kế, vận hành hay bảo trì hệ thống lọc bụi tĩnh điện.

Câu Hỏi Thường Gặp

1. Sơ đồ nguyên lý lọc bụi tĩnh điện thể hiện gì?
   => Nó mô tả cấu trúc chính của ESP như vị trí điện cực, phễu chứa, đường đi của khí thải và các bộ phận cơ bản.
2. Nhìn sơ đồ có biết hiệu suất lọc bụi không?
   => Sơ đồ cho thấy quy mô thiết kế (số trường điện, diện tích thu), giúp ước tính tiềm năng hiệu suất chứ không ghi số cụ thể.
3. Ký hiệu trên sơ đồ có giống nhau hết không?
   => Có nhiều ký hiệu phổ biến, nhưng tốt nhất nên xem phần chú giải (legend) của bản vẽ cụ thể để hiểu chính xác.
